Conceptos geométricos básicos, en #4ESO #EPVA

DEFINICIONES GEOMÉTRICAS BÁSICAS.

Punto: Mínima unidad geométrica.

Línea: Sucesión de puntos que no tiene ni principio ni fin. Se puede distinguir tres tipos:

Línea recta: sucesión de puntos con una dirección fija.
Línea curva: sucesión de puntos que cambian constantemente de dirección.
Línea quebrada: es aquella compuesta de varios segmentos rectos unidos entre si, que siguen diferentes direcciones.

Semirrecta: Es una línea recta que tiene principio, pero no tiene fin. Es decir, una recta limitada en uno de sus extremos.

Segmento: Es una línea recta con principio y fin. Una porción de recta limitada por dos puntos.




Dos o más rectas pueden relacionarse entre si según sus posiciones:

PARALELAS: Se dice que dos rectas son paralelas si siempre se mantienen a una misma distancia entre si, y nunca se llegan a cortar.

PERPENDICULARES: Se dice que dos rectas son perpendiculares cuando al cortarse forman 4 ángulos rectos (90 grados).

SECANTES: Dos rectas son secantes cuando al se cortan formando ángulos distintos al ángulo recto.


TRAZADO DE PARALELAS Y PERPENDICULARES CON ESCUADRA Y CARTABÓN.



ESCUADRA: Es una plantilla de forma triangular formada por dos ángulos de 45º y uno de 90º.

CARTABÓN: Es una plantilla de forma triangular formada por ángulos de 30, 60 y 90 grados.




Sigue las indicaciones de las fotografías. Estos trazados con plantillas son muy importantes para la realización de dibujos más avanzados. Es aconsejable que practiques para adquirir cierta agilidad.

Trazado de rectas paralelas.

Paso 1: coloca la escuadra sobre el papel y traza una recta (preferiblemente por el lado más amplio de la escuadra).



Paso 2: Coloca el cartabón junto a la escuadra como aparece en el dibujo siguiente, con mucho cuidado de que esta no se mueva.

Paso 3: Ahora debes sujetar firmemente el cartabón y deslizar la escuadra para trazar las paralelas.

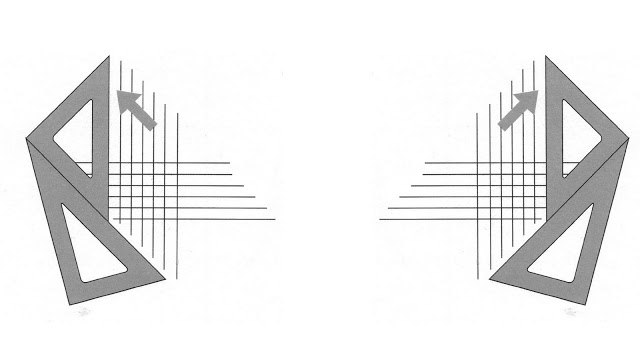

Trazado de rectas perpendiculares.

Paso 1: Coloca la escuadra y el cartabón del mismo modo que para trazar paralelas (ver imagen anterior de trazado de paralelas).

                          DIESTROS                                                                          ZURDOS


Y ahora, vamos a practicar el trazado de paralelas y perpendiculares.

Podemos dar estas instrucciones para un EJERCICIO DE TRAZADO DE PARALELAS Y PERPENDICULARES, sin mostrar la imagen que acompaña este texto, para que así desarrollen todas sus competencias con fin de resolver la propuesta:

1. Dibuja SEIS RECTÁNGULOS IGUALES en un A4, numerados del 1 al 6.
2. Los seis rectángulos iguales, a su vez deben ser EQUIDISTANTES ENTRE SÍ.
3. Los seis rectángulos iguales, a su vez deben ser EQUIDISTANTES DE LOS BORDES DEL A4.
4. El tamaño mínimo de los rectángulos ha de ser 8 x 6 cm.
5. El relleno del rectángulo 1 será: PARALELAS HORIZONTALES A 0.5 CM de distancia unas de otras.
6. El relleno del rectángulo 2 será: PARALELAS VERTICALES A 0.5 CM de distancia unas de otras.
7. El relleno del rectángulo 3 será: PARALELAS OBLICUAS DESCENDENTES A 0.5 CM de distancia unas de otras.
8. El relleno del rectángulo 4 será: PARALELAS OBLICUAS ASCENDENTES A 0.5 CM de distancia unas de otras.
9. El relleno del rectángulo 5 será: PERPENDICULARES EN “T” A 0.5 CM de distancia unas de otras.
10. El relleno del rectángulo 6 será: PERPENDICULARES EN “X” A 0.5 CM de distancia unas de otras.

Y una vez que estamos duchos (por si no conocéis esta palabra, aquí tenéis su definición: "adjetivo
[persona] Que tiene gran capacidad, habilidad y experiencia para hacer una cosa o desarrollar una actividad."
en el trazado de paralelas y perpendiculares, llega el momento de darle una intencionalidad artística. Esta es la propuesta:
