#2EPVA___UD. 3: Curvas técnicas, espirales



Para hacer una espiral de 2 centros, sigue estas pautas:

1. Dibuja una línea recta horizontal de lado a lado del folio.

2. Marca un punto 1 y un punto 2 a un centímetro de distancia.

3. Pincha el compás en 1 y abre hasta 2 para hacer un arco de circunferencia por debajo del eje 1.

4. Pincha en 2  hasta A para hacer un arco de circunferencia por encima del eje 1.

5. Vuelve a pinchar en 1 hasta B para hacer un nuevo arco de circunferencia por debajo del eje 1.

6. Vuelve a pinchar en 2  hasta C para hacer un nuevo arco de circunferencia por encima del eje 1.

7. Sigue haciendo lo mismo, alternando entre pinchar en 1 y en 2, y cuidando muchísimo que cada arco de circunferencia termine y/o empiece en el eje, sin traspasarlo en ningún caso.

8. Coloca el adaptador en el compás y retinta la espiral con sumo cuidado. Se recomienda rotulador de punta media y color claro.



Para hacer una espiral de 3 centros, sigue estas pautas:

1. Dibuja en el centro del folio un triángulo equilátero con lados de 1 centímetro de longitud.

2. Numera los vértices como se muestra en la imagen.

3. Dibuja los ejes, alargando cada lado del triángulo como se muestra en la imagen. Llega hasta los bordes del folio.

4. Pincha el compás en 1 y abre hasta 3 para hacer un arco de circunferencia hasta el eje 1.

5. Pincha el compás en 2 y abre hasta A para hacer un arco de circunferencia hasta el eje 2.

6. Pincha el compás en 3 y abre hasta B para hacer un arco de circunferencia hasta el eje 3.

7. Pincha el compás de nuevo en 1 y abre hasta C para hacer un arco de circunferencia hasta el eje 1.

8. Pincha el compás de nuevo en 2 y abre hasta 3 para hacer un arco de circunferencia hasta el eje 1.

9. Continúa con este orden a la hora de pinchar y abriendo siempre hasta el punto del eje donde va quedando la espiral.

10. Coloca el adaptador en el compás y retinta la espiral con sumo cuidado. Se recomienda rotulador de punta media y color claro.



Para hacer una espiral de 4 centros, sigue estas pautas:

1. Dibuja en el centro del folio un cuadrado perfecto con lados de 1 centímetro de longitud.

2. Numera los vértices como se muestra en la imagen.

3. Dibuja los ejes, alargando cada lado del cuadrado como se muestra en la imagen. Llega hasta los bordes del folio.

4. Pincha el compás en 1 y abre hasta 4 para hacer un arco de circunferencia hasta el eje 1.

5. Pincha el compás en 2 y abre hasta A para hacer un arco de circunferencia hasta el eje 2.

6. Pincha el compás en 3 y abre hasta B para hacer un arco de circunferencia hasta el eje 3.

7. Pincha el compás en 4 y abre hasta C para hacer un arco de circunferencia hasta el eje 4.

8. Pincha el compás de nuevo en 1 y abre hasta D para hacer un arco de circunferencia hasta el eje 1.

9. Continúa con este orden a la hora de pinchar y abriendo siempre hasta el punto del eje donde va quedando la espiral.

10. Coloca el adaptador en el compás y retinta la espiral con sumo cuidado. Se recomienda rotulador de punta media y color claro.

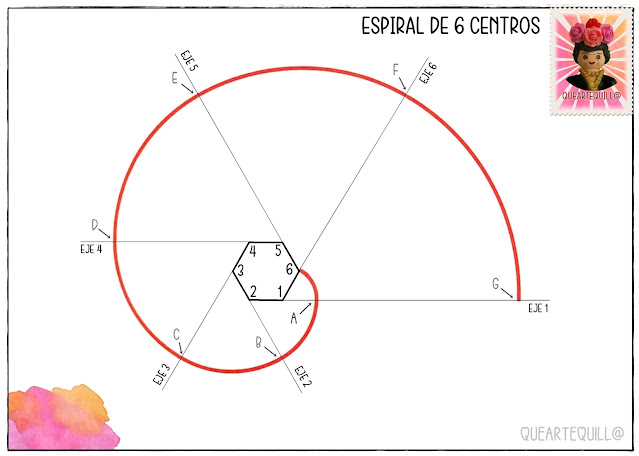

Para hacer una espiral de 6 centros, sigue estas pautas:

1. Dibuja en el centro del folio un hexágono regular con el método del radio con lados de 1 centímetro de longitud.

2. Numera los vértices como se muestra en la imagen.

3. Dibuja los ejes, alargando cada lado del hexágono como se muestra en la imagen. Llega hasta los bordes del folio.

4. Pincha el compás en 1 y abre hasta 6 para hacer un arco de circunferencia hasta el eje 1.

5. Pincha el compás en 2 y abre hasta A para hacer un arco de circunferencia hasta el eje 2.

6. Pincha el compás en 3 y abre hasta B para hacer un arco de circunferencia hasta el eje 3.

7. Pincha el compás en 4 y abre hasta C para hacer un arco de circunferencia hasta el eje 4.

8. Pincha el compás en 5 y abre hasta D para hacer un arco de circunferencia hasta el eje 5.

9. Pincha el compás en 6 y abre hasta E para hacer un arco de circunferencia hasta el eje 6.

10. Pincha el compás de nuevo en 1 y abre hasta F para hacer un arco de circunferencia hasta el eje 1.

11. Pincha el compás de nuevo en 2 y abre hasta G para hacer un arco de circunferencia hasta el eje 2.

12. Continúa con este orden a la hora de pinchar y abriendo siempre hasta el punto del eje donde va quedando la espiral.

13. Coloca el adaptador en el compás y retinta la espiral con sumo cuidado. Se recomienda rotulador de punta media y color claro.


Cuando presentes tus espirales, pasaremos al trabajo final que va a consistir en realizar ESPIROGLÍFICOS:
